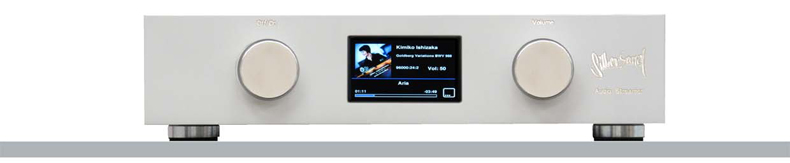

streamerfrontal



xx

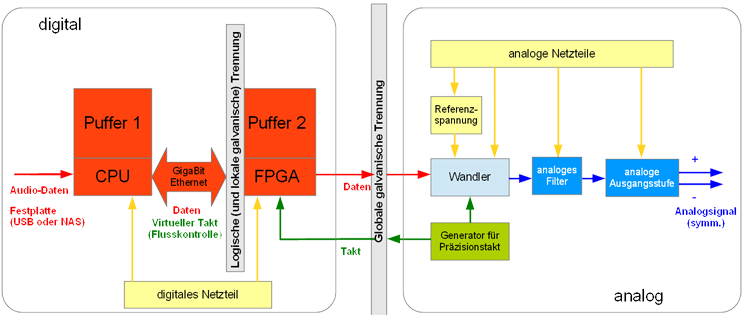

Die Architektur

Zusammen mit Informatikern aus der professionellen Netzwerktechnik haben wir für diesen Streamer eine neue Architektur entwickelt.

Üblicherweise wird der Takt zusammen mit den Daten vom Eingang bis zum Wandler weitergegeben. Die Verluste an Genauigkeit (z.B. "Jitter") versucht man dann, durch "Reclocking" oder externe Taktgeber wieder auszugleichen.

Wir gehen den umgekehrten Weg und generieren den Takt beim Wandler, so dass dieser immer die volle Präzision zur Verfügung hat. Der Rechnerbereich ist also logisch entkoppelt vom Wandlerbereich.

Zusammen mit  einer vollständigen galvanischen Trennung zwischen Digital- und Analogteil, sehr hoher Rechenleistung, bittransparenter Software und angepasster analoger Filterung setzt dieser Streamer technisch und klanglich neue Maßstäbe.


Einen weiteren Vorteil werden Sie erst nach Jahren entdecken: Durch unsere eigenständige profunde Entwicklung der einzelnen Komponenten und die auch "vorsorgliche" Überdimensionierung der Hardware bleibt dieser Streamer updatefähig,  behält also seinen Wert, wenn neue Datenformate oder Übertragungsprotokolle am Markt erscheinen. Nach unserer Meinung soll Fortschritt nämlich Verbesserung sein, nicht Obsoleszenz von Geräten.

PCBoardRechner

Das PC-Board (Multicore Intel 64 Bit x86) liest und verwaltet die Daten,
berechnet Filterfunktionen und führt auf Wunsch auch Laufzeit- und
Amplitudenkorrekturen (Raumanpassung, Convolving),
Polarisations-Invertierung, etc. durch. Prozessor und Speicher sind
überdimensioniert. Das System basiert auf Linux und die Software ist
erweiterbar. Es können somit Audio Daten von 22 kHz bis 384 kHz Abtastfrequenz (bei DSD bis 5,6 MHz) und bis zu 8 Kanälen, auch gapless wiedergegeben werden.

Logische Trennung zwischen Rechner und Wandler

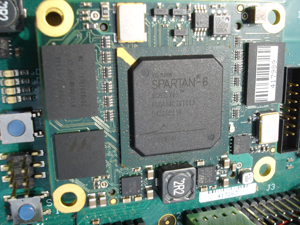

FPGA
Zwichen Rechner und Wandler gigt es ein "field programmable gate array" (FPGA) als Audio-Interface. Dies ist eine eigens für diesen Streamer hergestellte Hardware (ein spezieller Prozessorkern) , der die Daten auf Anforderung des Wandlers (also nach dessen Präzisionsclock) extrem taktgenau an den DAC-Baustein liefert.

Dies ist ein Beispiel für unser Prinzip, für jede Funktion eine eigene Schaltung vorzusehen, obwohl jede dieser Baugruppen gleichzeitig auch noch andere Aufgaben (von Convolving bis Lautstärkeeinstellung) übernehmen könnte. So vermeiden wir aber bereits im Konzept gegenseitige Abhängigkeiten oder Verkopplungen.

Ethernet

Internes Ethernet

Die Verbindung zwischen Rechner und Audio Interface erfolgt  zeitlich "elastisch" über GigaBit Ethernet.

Es gibt hier also kein "Reclocking" oder externe "Masterclock". Wir trennen einfach die lose getaktete Außenwelt (Rechner) vom Wandler mit seinem präzisen Takt. Diese Ethernet-Strecke ist auch eine zusätzliche galvanische Trennung innerhalb des Digitalteils, wodurch das Störpotential vom Eingang bis zur analogen Ausgangsstufe über mehrere Stufen abgebaut wird.

galvTrennungGalvanische Trennung

Zur Datenübertragung zwischen den galvanisch getrennten analogen und digitalen  Bereichen verwenden wir keine Optokoppler, sondern Bauteile auf Basis des „giant magnetoresistance“ Effekts (GMR)“. Diese sind besonders schnell, immun gegen Einstreuungen und haben extrem geringen Taktversatz („clock-skew“) und Delay.

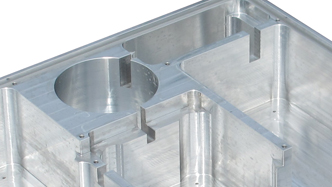

streamer_gehaeuseHochfrequenz-Entkopplung

Bei der extremen Taktgenauigkeit und der konsequenten Trennung zwischen Netzteilen, Digital- und Analogbereichen müssen auch Hochfrequenz-Einstreuungen, vor allem aber interne HF-Verkopplungen vermieden werden.  Deshalb ist das Gehäuse aus einem massiven Aluminiumblock mit getrennten Kammern für die einzelnen Funktionsbereiche gefräst.

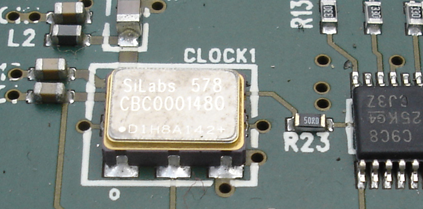

ClockTaktgenerator

Der Präzisions-Taktgenerator direkt beim Wandler-IC stammt aus der professionellen Technik mit Taktgenauigkeiten unter einer Picosekunde.
Um eine solche Genauigkeit wirklich zu nutzen, sind in der Schaltung sehr strenge Regeln der HF-Technik einzuhalten. Hier zählen Länge und Geometrie der Leiterbahnen ebenso wie Abschlussimpedanzen oder die Register beim Empfänger-IC.
Diese Schaltungsbereiche wurden von Experten aus der High-Speed Netzwerktechnik entwickelt, die sich wundern, wie das gelegentlich bei "Streamer-Tuning" zu "Taktverbesserung" gehandhabt wird.
Wandler

Der Wandler benutzt nach aufwändiger digitaler Filterung und einem hohen internen Oversampling einen Sigma-Delta Modulator um das Digitalwort in einen seriellen Bitstrom zu wandeln. Dieser wird via MUX auf einen 1-Bit DAC gegeben. Er ist sehr DACniederohmig aufgebaut und schaltet einfach zwischen einer positiven und einer negativen analogen Referenzspannung um. Der Sigma-Delta Modulator mit dem DAC erzeugt also bei Digitalwort Null eine symmetrische hochfrequente Rechtechspannung mit der halben internen Oversampling-Frequenz. Mit diesem Konzept ist auch die Lautstärkeregelung auf höchstem klanglichem Niveau zu realisieren. Auch DSD-Formate können wiedergegeben werden, ohne diese zuvor im CPU-Bereich konvertieren zu müssen.
Wir nutzen auch eine spezielle Funktion dieses Chips, mit der sich das interne Filter vielfältig konfigurieren und auch abschalten lässt, was gut zu unserem Konzept mit eigener Kontrolle über den gesamten Audiopfad passt. Bei Oversampling können wir damit sogar den Verlauf zwischen einzelnen Datenstufen berechnen.
AusgangsstufeAnalogfilter

Nach der Wandlung wird analog gefiltert und dabei die Analogbandbreite so begrenzt, dass keine Aliasing-Signale (die es nach einem Digitalfilter durchaus noch gibt) am Ausgang auftreten. Auch die Rauschbandbreite wurde möglichst gering gehalten, um die Signal-Rauschabstände nicht zu verschlechtern.
Die extrem linearen und symmetrischen Ausgangsstufen arbeiten auch mit langen Kabeln stabil.

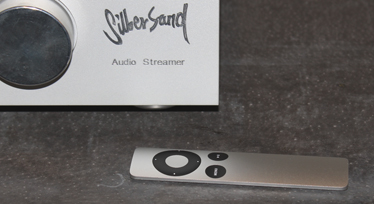

140Zum Lieferumfang gehört eine Infrarot-Fernbedienung. Mit ihr können Sie Lautstärke, Pause oder den nächsten Titel der Playliste wählen, ohne dass Sie das Tablet oder Smartphone zur Hand nehmen müssen.

eq4

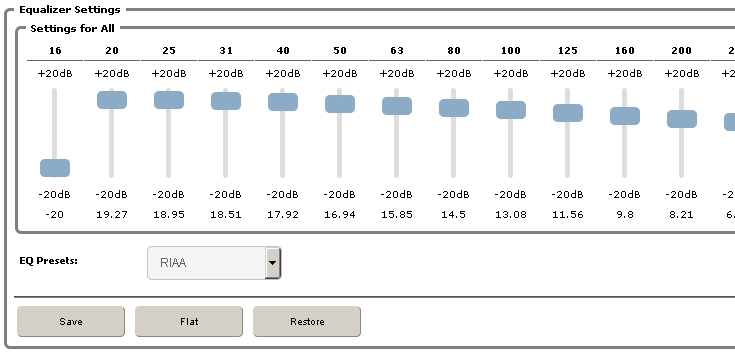

Wie früher die analogen Equalizer kann der Streamer einzelne Frequenzbereiche anheben oder absenken. Das kann sinnvoll sein, um die tonale Abstimmung von Aufnahmen zu korrigieren oder (gelegentlich vorhandene) Infraschallanteile zu unterdrücken. Wählbar sind Mittenfrequenzen in Abständen von Oktaven (11 Regler) oder 1/3-Oktaven (20 Regler). Die Einstellung kann auch für Front / Rear / Center oder LFE einzeln vorgenommen werden. Wählbar ist auch ein voreingestellter Verlauf zur lautstärkeabhängig gehörrichtigen  Entzerrung ("loudness").

Software

Was bei der Hardware Verkopplungen sind, könnte man bei der Software Abhängigkeiten nennen. Hier haben wir die Steuerungsdaten völlig getrennt vom Audio-Datenpfad. (Steuerung ist die Verwaltung der Dateien, Nutzerinterface oder Handling der unterschiedlichen Datenformate. Der Audiopfad ist zuständig für die zeitlich korrekte und bitgenaue Aufbereitung und Wandlung.)

Beim Entwurf wurde besonderer Wert darauf gelegt, die komplette Software und Hardware im Audio Datenpfad unter eigener Kontrolle zu haben. Dazu wurde auch auf bestehende hochqualitative Open-Source Software zurückgegriffen, die von uns an die Anforderungen des Streamers angepasst wurde. Die nötigen Schnittstellen zwischen den Software Modulen, die Schnittstellen zur Hardware sowie die Schaltung des FPGA (in VHDL „programmiert“) wurden von uns komplett selbst entworfen und implementiert. Dabei sind Software und Hardware (FPGA) Funktionalität so aufeinander abgestimmt, dass auch bei zukünftigen Formaten und Anwendungen immer genügend Reserven vorhanden sind.

Dem FPGA kommt dabei besondere Bedeutung zu, da es den Übergang von der „lose“ getakteten Rechnerwelt (Software) zur „exakt“ getakteten digitalen Audio-Welt (reine Hardware) realisiert. Die Software auf der CPU erhält dafür einen virtuellen Takt vom FPGA (Flusskontrolle). So ist garantiert, dass der interne Pufferspeicher des FPGA immer ausreichend gefüllt ist. Vor dem Speichern überprüft das FPGA die Audio-Daten bzgl. Kanalzuordnung und Bitfehlern. Dies garantiert eine jederzeit fehlerfreie und zeitlich korrekte Übertragung der Daten zum DAC. Sollte es trotzdem einmal zu Unterbrechungen oder Datenfehlern zwischen CPU und FPGA kommen, werden diese nicht toleriert oder „ausgebessert“, sondern die aktuelle Wiedergabe wird mit einer Fehlermeldung gestoppt. (Der Streamer arbeitet also entweder bitgenau oder er zeigt einen Fehler an.)
Der Streamer verwendet bewusst kein UPnP/DLNA für den Dateizugriff oder die Steuerung (Gründe sind u.a. die oft unzureichende Stabilität und mangelnde Netzwerksicherheit durch Plug&Play, die wir an dieser Stelle nicht weiter ausführen wollen).
Er setzt auf der Remote-Client Seite auf eine Vielzahl freier oder kommerziell verfügbarer Clients. Für den Zugriff auf die Audio Daten werden Standard-Methoden wie Windows Netzwerk Laufwerke (Shares), Netzwerk File Systeme (NFS) oder USB Medien verwendet. Dies hat den Vorteil, dass auf die Audio-Medien sowohl virtuell über Tags, als auch rein dateibasiert zugegriffen werden kann.
Da keine Netzwerk Plug&Play Funktionen verwendet werden (USB Medien werden aber automatisch eingebunden), müssen bei der Installation des Streamers einige wenige Einstellungen durch den Benutzer vorgenommen werden (Netzwerkadresse konfigurieren, Einbinden der Netzwerk-Speichermedien). Diese Einstellungen stehen danach bei jedem Gerätestart direkt zur Verfügung so dass Streamer und NAS bzw. Streamer und Remote-Client sich nicht erst wieder „finden“ müssen.
